Wimbledon çatısının altında avantaj seti

Datapaq, projektör ışıklarının sıcaklıklarını ölçüyor Cambridge, Birleşik Krallık– Yağmurlu bir Wimbledon maç günü esnasında güneş çıktığında, Ana Kort (Centre Court) merkezinde yer alan çatı ancak projektör ışıkları yeterli ölçüde soğuduktan sonra geri çekilebilmektedir. Bu durum güvenlik ve estetik açıdan bir gereksinimdir çünkü 1.000 W projektör ışığı doğrudan çatı kirişlerinde yer almaktadır ve çatı geri çekildiğinde yapı ısı kaynağına doğru yaklaşmaktadır.

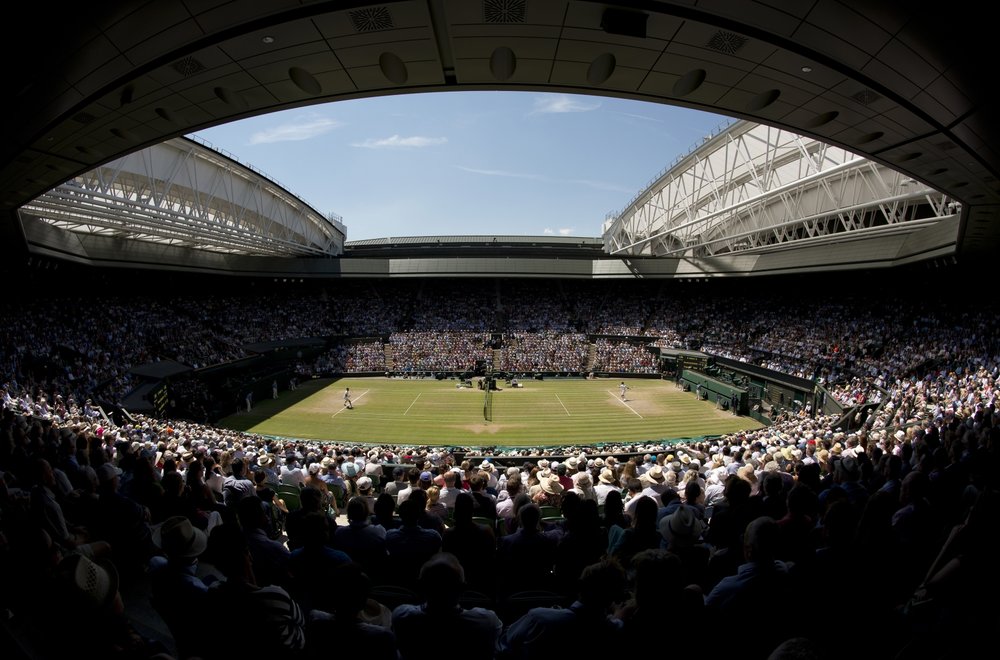

Resim 1: Wimbledon, Şampiyonluk oyunlarında güneş almak için açılan çatı
resim: © AELTC/Thomas Lovelock

Işığın 100 °C derecelik kritik sıcaklığa ve çatı geri çekilme sıcaklığına ne kadar sürede eriştiğini kontrol etmek için, All England Club adına Ana Kortu inşa eden şirket olan Galliford Try sıcaklık ölçme uzmanı Datapaq ile işbirliği yapmıştır. Datapaq mühendisi Kevin Stephens yukarıya ve iki ışığa yakın bir şekilde monte edilen üç ısı pili ile bir ölçüm gerçekleştirmiştir. 10 m uzunluğunda çekilir kablo aracılığıyla sensörlere bağlı olan Q18-tipi veri kaydedici 2 s numuneleme oranı ile sıcaklık profillerini kaydetmiştir. Bir not defteri ve Datapaq'ın özelleştirilmiş Insight yazılımını kullanarak, Stephens verileri incelemiş ve analiz etmiştir ve "ışıklar kapalı" veya "sensör hareket etti" benzeri durumları işaretlemiştir. Test sonucunda ışıkların kapatılmasından sonra önerilen yarım saatlik bekleme süresinin güvenli işlem için gerekli olduğu kanıtlanmıştır. Eugene McCormick, Galliford Try, Kıdemli Proje Müdürü: "Şu anda radyant ısıda kesin değerlere sahibiz. 1 numaralı Kortu tasarlarken bu bilgileri kullanacağız." demiştir. Datapaq, tüm sensörlerin projektör ışıklarının yaklaşık olarak iki saat açık tutulduğu ve ardından soğuması için kapatıldığı iki buçuk saatlik bir dönem boyunca tüm ısı eğrilerini gösteren eksiksiz bir rapor sunmuştur.

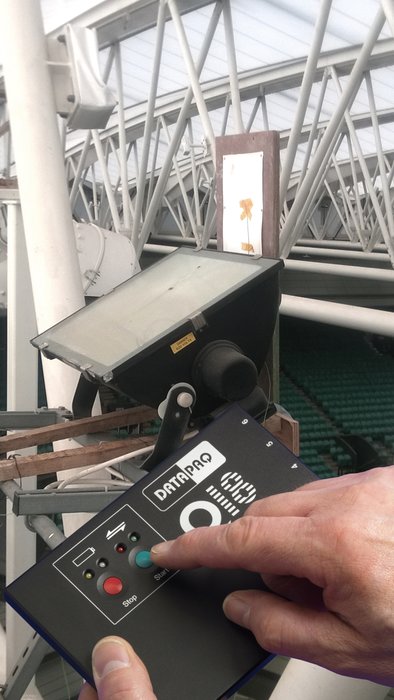

Resim 2: Kullanıcı dostu ve oldukça hassas sıcaklık ölçüm takımı
