EPLAN FieldSys: Kontrolörden saha düzeyine kadar optimum kablo planlama

EPLAN FieldSys sayesinde kablo döşeme yönlerini tam ölçekli bir şekilde yapılandırmak mümkün. Bu kapsamlı planlama aracı sahip olduğu kablo yönlerinin veritabanı destekli yönetimi ve otomatik veri analizi özellikleri ile süreçleri hızlandırmaya, montaj ve servis işlemlerini kolaylaştırmaya ve son derece verimli bir sistem planlaması sağlamaya yöneliktir.

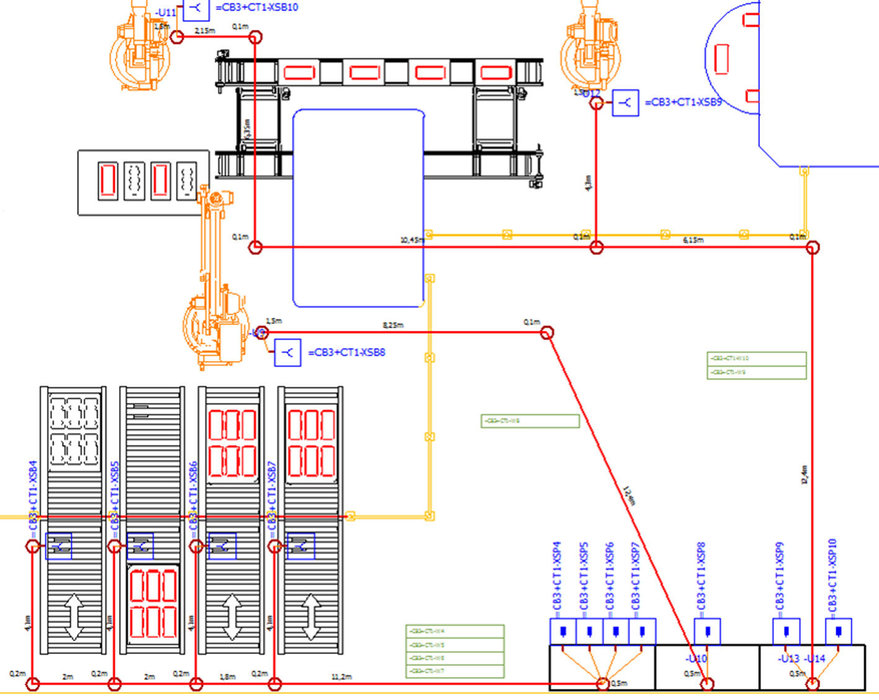

EPLAN FieldSys bir saha kablolama eklenti modülü olup Ekim 2012 itibarıyla yeni EPLAN Platform 2.2 ile piyasaya sürülecektir. FieldSys 2 boyutlu makine/tesis yerleşimini temel almakta olup bunlar EPLAN´a DWG veya DXF formatında okunabilmektedir. EPLAN Platform içinde, sistemi yapılandırıcı bu yerleşime kablo yollarının ölçekli bir şebekesini ekleyip olası kablo döşeme yolları görüntülenebilmektedir. Dolayısıyla kontrolör ile saha bileşenleri arasındaki bağlantılar daha etkili bir biçimde planlanabilmekte ve kalıcı olarak belgelenebilmektedir. Bir sonraki aşamada, kablolama diyagramlarında kayıtlı otomasyon bileşenleri ile saha aygıtları yerleşim planına yerleştirilir.

Kapsamlı raporlar
EPLAN elektrik kablolama diyagramında tanımlanan aygıtlar arasındaki bağlantılara dayanarak tanımlanmış şebeke içindeki bütün kablo bağlantılarını yönlendirebilmektedir. Her bir kablo döşeme kuralı şebeke boyunca optimum kablo yönlerinin planlanmasını kolaylaştırmaktadır. Aygıtları bağlamak için ilave kabloya ihtiyaç duyulacağından, kabloların uzunlukları da hesaplanmaktadır. EPLAN FieldSys bu yönlendirme bilgileri doğrultusunda tek bir dokunuşunuzla kapsamlı kablo raporları oluşturmaktadır. Bu raporlar özellikle montaj açısından önem taşımaktadır. Her bir kablo tipi ve bağlantısı için ihtiyaç duyulan kablo uzunluğunun hesaplanması, kaynak ve hedef bilgileri ile birlikte kesin sonuç garantisi vermektedir. Ayrıca her bir kablo için kesin yönü gösteren raporlar mevcuttur. Bu raporlar kablo döşeme sürecinde büyük kolaylık sağlamaktadır. Döşeme işlemini yapan kişi dokümantasyonu kaynaktan varış yerine kadar adım adım izleyebilmekte ve tanımlanan ideal kablo yönünü vakit kaybetmeden bulabilmektedir.

Bakım: İhtiyaç duyulan bilgilere tek seferde ulaşmak mümkün
Makine/tesis yerleşimini içeren kablo yolları ve kablo raporları temel unsurlar olarak otomasyonun belgelendirilmesinin değerini ciddi ölçüde arttırmaktadır. Hem döşeme aşamasında hem de servis işlemlerinde önemli bilgilerin tümüne zahmetsizce erişilmektedir. Bir bileşenin sistem içindeki yerini mi arıyorsunuz? Motor kontrolöründen makine yerleşimine olan kablolama diyagramındaki navigasyon çubuğuna tıklayarak motorun tam olarak nereye yerleştirildiğini görebilirsiniz. Motor kablosu hasar mı görmüş? Yerleşim ya da raporlar kablonun makine içinden nasıl geçtiğini açıkça göstermektedir. Dolayısıyla hatalar kolayca tespit edilip düzeltilebilmektedir.
