Eplan Fluid Professional: Mekanik sistem yapısı ile entegre mühendislik

Çözüm sağlayıcınız Eplan, artık MCAD iş akışına da entegre edilebilen geliştirilmiş akışkan yazılımını iftiharla sunar. Yeni nesil Eplan Fluid Professional’da 3 boyutlu veriler, akışkan sembolleri ve elektrik tetiklemesi için parça listesine ve ekipmanın teknik özellikler bölümüne doğrudan bağlantı verilecektir. Kullanıcılar bu sayede disiplinlerarası mühendislik ile daha düşük planlama ve dokümantasyon maliyetlerinden faydalanabileceklerdir. Aynı zamanda proje genelinde akışkan mühendisliği uzmanlığı da artacaktır.

Eplan Fluid Professional denenmiş ve test edilmiş akışkan sistemi planlaması ile yeni 3 boyutlu teknolojiyi tek bir çözümde birleştirmektedir. Valf ve silindirler gibi akışkan devre şemasına yerleştirilmiş olan bileşenler 3 boyutlu olarak birleştirilebilmekte ve LEGO prensibine benzer basit bir yöntemle çalışma alanlarına yerleştirilebilmektedir. Eplan eTouch teknolojisi her bileşen için otomatik olarak oluşturulmuş alma noktaları sağlamaktadır. Dolayısıyla da akışkan şemalarının hızlı ve kolay bir biçimde hazırlanmasını mümkün kılmaktadır. Kullanıcıların ileri düzeyde 3 boyut bilgisine sahip olmaları gerekmemektedir ve 2 boyutlu türetmelerle imalat çizimleri dokümantasyonun bir parçası olarak otomatik olarak oluşturulabilmektedir. Böylece ihtiyaç duyulan kurulum alanı miktarı ve delgi sayısı veya hortum uzunlukları gibi son derece faydalı imalat bilgileri daha ilk aşamada elde edilebilmektedir.

Step arayüz aracılığıyla kontrollü iş akışı
Başlıca yeni özelliklerden biri de, mekanik sistem tasarımının mevcut iş akışına entegrasyonudur. 3 boyutlu model herhangi bir MCAD sisteminde (sözgelimi Autodesk Inventor) tasarlanabilirken, pnömatik bileşenler ve bunların ana sıkıştırılmış hava beslemesine ait kurulum alanı burada tanımlanabilmekte ve bu tanım Step arayüzü kullanılarak Eplan Fluid Professional´a aktarılabilmektedir. Bunun ardından akışkan mühendisi, bileşenlerin seçilmesine ve doğrudan bağlantılarla bileşenlerin bağlanmasının planlaması aşamasına - elektrik mühendisliğine geçer. Otomatik olarak oluşturulan parça listeleri ile hortum listeleri kısa süre içinde hazır olur. Akışkan mühendisi bir kurulum plakasını içe aktardığında, planlanan bileşenler sürükle & bırak yöntemi ile tasarlanan kurulum alanında konumlandırılabilmekte ve doğrudan 3 boyutlu olarak birleştirilebilmektedir. Sözgelimi pnömatik bakım ünitesi sabitleme kelepçeleri gibi imalat bilgileri boyutlama yoluyla oluşturulmaktadır. Ardından akışkan mühendisi Step arayüzünü kullanarak bileşenlerin numaralandırılması dâhil olmak üzere sonucu genel makine model envanterine iletir.

Standardizasyon, süreci daha basit hale getiriyor
Akışkan mühendisleri Eplan Fluid´i kullanarak planlama süreçlerini standart hale getirebilmekte, süreci kaydedip sıklıkla kullanılan alt sistemleri makrolar biçiminde planlama sürecinde doğrudan ve yeniden kullanabilmektedirler. Böylece uzmanlık bilgisi korunur ve istendiğinde çağrılabilir. Bu durum planlama sürecini hızlandırır ve bütün disiplin dalları içinde kaliteyi korur. Özellikle valf adaları gibi mekatronik bileşenlerin karmaşıklık seviyesinin giderek arttığı göz önünde bulundurulduğunda, iş akışı, elektrik planlaması ile birlikte bunlardan doğabilecek hataların önüne geçilmesini de sağlamaktadır. Dolayısıyla akışkan mühendisliğine ait yapım bilimi ihtiyaç duyulan yerde kullanılmış olur: Sözgelimi bileşenlerin seçimi ve boyutlaması, akışkan sistemi bağlantısı ve bunların doğru konumlanması gibi süreçler. Hortum uzunluğu, ısı üretimi, enerji verimliliği, mekatronik etkileşim ve daha az kurulum alanı gibi özellikler, bu çok disiplinli iş akışının ilk aşamasında öne çıkan avantajlar arasında sayılabilir.

Özet:
Planlayıcının bu çözümden sağlayacağı faydalar gayet açıktır: 3 boyutlu veriler, akışkan sembolleri ve elektrik tetiklemesi için parça listesi ve ekipmanın teknik özelliklerine doğrudan bağlantı verilmektedir. Sonuç: Daha düşük planlama ve dokümantasyon maliyeti.

Resimler

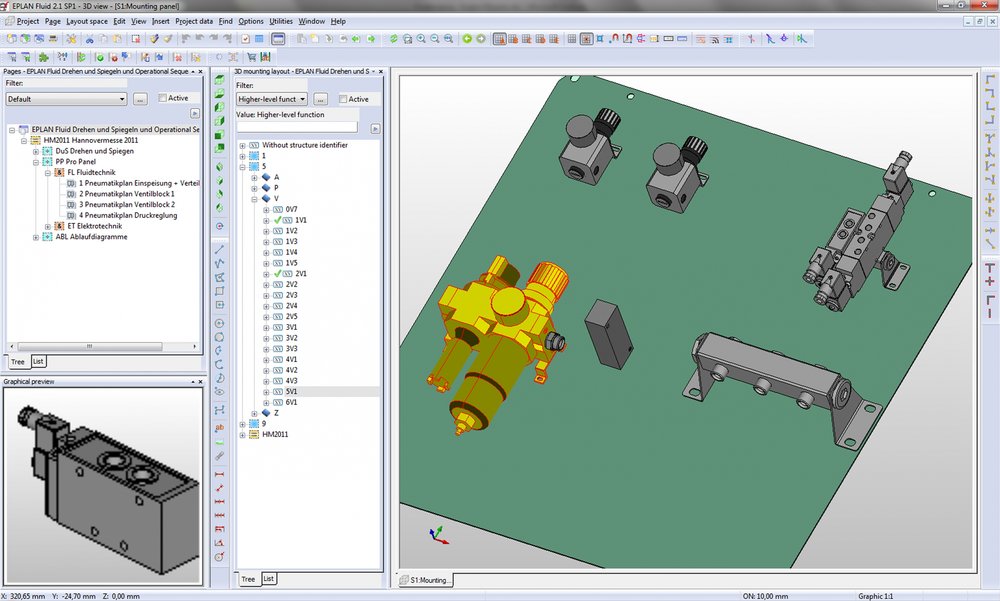

fluid_EN.png: eTouch teknolojisi ile Eplan Fluid Professional´da 3 boyutlu planlama daha basit.
