1500V DC’ye Kadar Olan Fotovoltaik Uygulamalarına Yönelik, 1600A’ya Varan Nominal Akıma Sahip İlk ve Yeni Yük Ayırıcılar

Eaton Elektrik Sektörü, etkililiği kanıtlanmış DC yük ayırıcı ürününde önemli ilerlemelere imza attı. PV kurulumlarının etkililiğine ilişkin gereklilikler sürekli olarak büyümekte ve bunlar da eski 1000 VDC’lik normal limitlerden daha yüksek çalışma gerilimi gerektirmektedir. Eaton’ın piyasaya sürdüğü 1600A’ya varan nominal akıma sahip ve 1500 DC’ye kadar olan uygulamalara yönelik ayırıcılar dünyada bir ilktir. Ayırıcılar ve aksesuarları artık 65°C’ye varan ortam sıcaklıklarında kullanılabilmektedir. Tipik uygulamaları arasında jeneratör bağlantı kutularındaki yük ayırıcılar olmakla birlikte, DC/AC çeviricinin giriş tarafındaki bakım ve onarım şalteri olarak kullanıma uygun izolasyon ana şalterleri olarak da kullanılabilir.

Ayırıcılar AC serisi 4 kutuplu yük ayırıcıları temel almakta olup, yayılım ve açıklık mesafesi ile kontak elemanları bakımından optimize edilmiştir. Bunun amacı, tam nominal akımda 1500V DC’ye varan gerilimlerle anahtarlama ve söndürme hareketi üstündeki artmış yükün kontrolünü sağlamaktır.

Bütün ayırıcılar DIN EN 60947-3 gerekliliklerine cevap vermekte olup dirençli ve endüktif karma yükler ve >=2ms L/R oranında dört kat aşırı yükler için DC-22A kullanma kategorisi ile uyumludur. Bu koşullar, kontak elemanlarının elektriksel kullanım ömrünün tam nominal akımda 2500 operasyona kadar sürmesini sağlamaktadır. Mekanik ve gerilimsiz kullanım ömründe 20.000’e varan operasyon değerleri elde edilebilmektedir. Dolayısıyla ayırıcılar, yalıtıcı bakım ve tamir şalterlerinin standart görevlerini yıllarca güvenilir ve emniyetli bir şekilde yapabilecek yeterlilikte yedek kapasite sunarlar.

Ayırıcı kontaklarının seri bağlanmasına yönelik ve IP2x’e kadar kontak korumasına sahip son derece kompakt köprü kitleri de mevcuttur. Bu köprüler 65°C ortam sıcaklıklarında kullanım için uygun olup anahtarlarla birlikte fabrikada test edilmiştir ve dar alanlarda hızlı bir şekilde monte edilebilmektedir. Standart seriye ait ve otomatik kullanım için ihtiyaç duyulan bütün modüller döner kurma kolu, motor mekanizması, gerilim bobinleri ve kablo tipine bağlı olarak uygun bağlantı terminalleri gibi aksesuarlar şeklinde birleştirilebilir.

Daha Fazla Bilgi: www.eaton.de/electrical Quicklink ID: ES2308

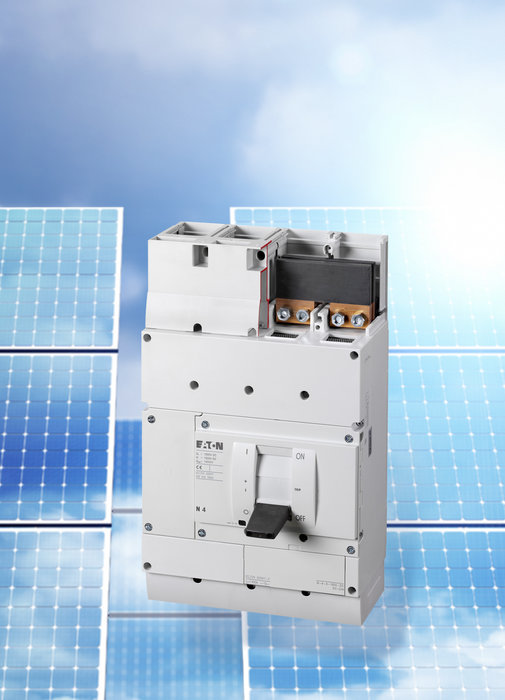

Resim No.: DC-Lasttrennschalter_1500V_DC.jpg
Resim Yazısı: Yeni Eaton DC yük ayırıcı 1500V/ 1600A
