Hadde fabrikaları için NORD Drivesystems motorlu redüktörleri

NORD Drivesystems son birkaç yıldır Çin ve Hindistan’daki çelik endüstrisinde son derece etkin bir şekilde faaliyet göstermektedir. NORD Shanghai Baosteel Group Corporation’a Pudong’da bulunan ve gemi imalatı endüstrisi için de sac üreten bir ağır hadde fabrikası için 2500 adet motorlu redüktör sağladı.

Roller table tahrikleri bir çelik fabrikasının temel ekipmanlarından biridir. Bu tahriklerin tamamıyla güvenilir olması gerekir; aksi takdirde üretim hatlarının tümünde faaliyet durabilir, bu da yeni dökülmüş malzemelerin uzun konveyörde kalması halinde ekipmanda telafisi olmayan hasarlara neden olabilir. Tahrikler sert çevre koşullarına, son derece düzensiz çalışma modlarına, ağır yüklere ve maksimum sıcaklıklara karşı dayanıklı olmalıdır. Roller tahrikleri yüksek tork üretebilmelidir. Tahrikler haddeleme yönünü anında tersine çevirme ve değişken hız ayarlama özelliğine sahip olmalıdır. Bu gereklilikler tahrikler üzerinde yüksek bir elektrik, mekanik ve termal etkiye neden olur.

Pudong hadde fabrikasında çelik slablar haddelenerek sac elde edilir. Bir kontinü döküm makinesine taze olarak dökülen slablar roller table aracılığıyla bir fırınına taşınır. Slablar fırından kor halinde çıkar. Hadde tufalını temizleyen yüksek basınçlı bir tufal gidericinin içinden geçerler. Püskürtme suyu nedeniyle bu alandaki tahrikler IP66 korumasına sahiptir. Daha sonra, slablar inceltilir ve parçalar istenen kalınlık ve boyutta rulo haline getirilir. Bunun ardından saclar hızlandırılmış soğutma hattından geçerek soğutma yatağına, oradan da ihtiyaca göre şekillendirilmeye gönderilir.

Sadece 800’den fazla önden milli motorlu redüktör kesme hatlarındaki roller tablelerde çalışıyor. Kesme hatlarında saatte maksimum 500 switch ve 3,4 m/s²’ye kadar hızlanma gerekiyor. Ayrıca, Baosteel tufal giderici ve roller tahriklerinin yer aldığı sıcak alanda ve hızlandırılmış soğutma hattında NORD motorlu redüktörlerini kullanmaktadır. Maksimum yükler için NORD 200.000 Nm’e kadar tork üretebilen endüstriyel tipi redüktörler sunmakta; bu redüktörler soğutma yatağı ve zincir konveyörleri gibi uygulamalar için son derece uygundur.

Çelik endüstrisindeki roller tableler değişken yükleri ve sık, hızlı ivmelenmeleri karşılayabilmek için yüksek kalkış ve frenleme torklarına sahip tahriklere ihtiyaç duymaktadır. Bir çelik slabının sıkışması durumunda, tahrikler bunun sonucunda ortaya çıkan aşırı yüke dayanabilecek kapasitede olmalıdır. Çelik fabrikaları ağır çalışma şartları nedeniyle genellikle roller table motorlarını tercih etmektedir; bu motorlar konveksiyon yoluyla mükemmel bir oto-soğutmanın yanı sıra yatay monte edildiklerinde toz tutmama özelliğini sağlayan yüzük kanatlıdır.

NORD’un düz kanatlı TENV motorları sık çalışma yönü değişimleri için tasarlanmış olup toz, kir ve püskürtme suyuna karşı mükemmel koruma sağlar. Daha fazla miktarda malzeme içeren, daha büyük rulman ve şaftlara sahip olan bu özel motorlar aynı performans aralığındaki geleneksel endüstriyel motorlara kıyasla çok daha büyük yüklere dayanabilir ve daha uzun bir ömüre sahiptir.

Baosteel için üretilen motorlar, ısı sensörlerine ve arttırımlı enkodere sahip özel bir bobin ile donatılmıştır. Zor çevre koşullarında verimli soğutma için motorlarda doğal konveksiyon (tamamıyla kapalı, fansız (TENV) ) ya da zorlanmış konveksiyon (tamamıyla kapalı, fanlı (TEFC)) yöntemleri kullanılmaktadır. Soğutma fanı olmayan tasarım toz ve suya karşı mükemmel koruma sağlar.

Nord’un yeni IE2 motorları önceki nesle göre daha az ısı kaybıyla çalışır ve motor gövdesi büyüklüğüne bağlı olarak gerektiğinde %150 performans faktörüyle, tahrik sistemini etkilemeden, çalıştırılabilirler. NORD IE2 enerji tasarruflu motorları büyük güç rezervlerinin yanı sıra arttırılmış kalkış ve durdurma torklarına ve daha yüksek hıza sahiptirler, ayrıca aynı güç değeri için daha az enerji gerektirirler.

Baosteel Şirket Tarihçesi
Shanghai Baosteel Group Corporation Çin’in en büyük demir-çelik üreticisidir. Şirket 2009’da yaklaşık 39 mn tonluk üretimiyle dünyadaki üçüncü en büyük çelik üreticisi olmuştur. Baosteel’in çevre yönetimi ISO14001 doğrultusunda sertifikalanmıştır. Yüksek güçlü karbon çelikler, paslanmaz çelik ve özel çeliklerden oluşan üç ana üretim grubunun ürünleri otomobil ve uçak imalatı, boru hatları ve elektronik cihazlar gibi çeşitli endüstrilerde kullanılmaktadır. Baosteel bir kamu iktisadi teşekkülüdür.
Fortune 500 listesine giren şirket 100.000’i aşkın kişiyi istihdam etmektedir.

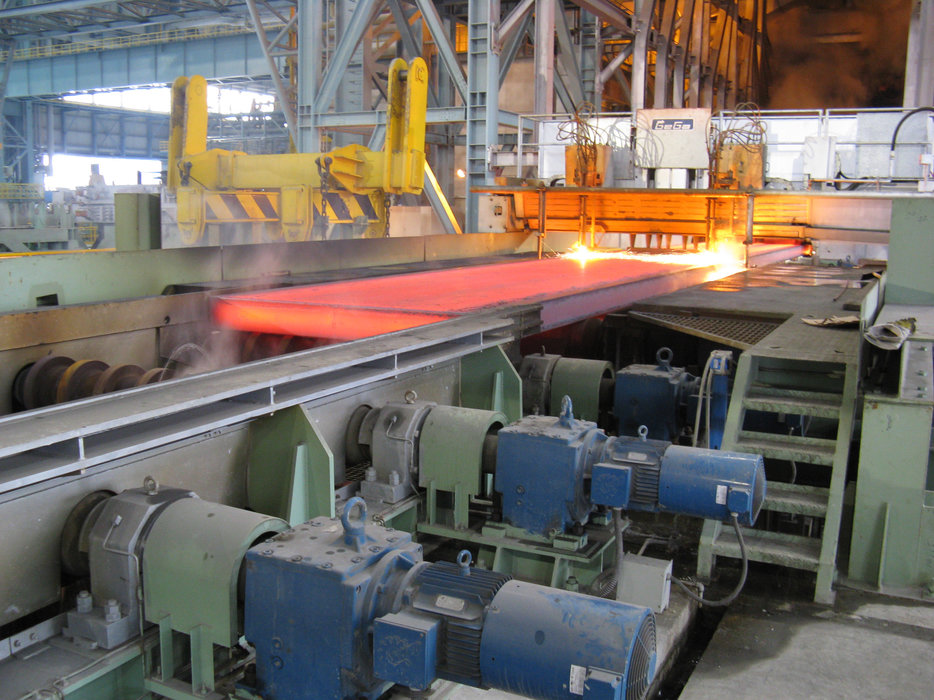

Resim 1: NORD motorlu redüktörleri roller tablelerin duraklamasına izin vermiyor.
Resim 2: Soğutma hattından çıkan çelik.
Resim 3: NORD’un yüksek performanslı önden milli motorlu redüktörleri.
Resim 4: Çelik endüstrisindeki standart model: NORD Drivesystems’ın kompakt, fansız roller table motorları; son derece dayanıklıdır ve yüksek seviyede IP koruması sağlar.
