EATON
TÜV Sertifikası: easySafety ile Fırınlar Emniyetli Bir Şekilde İzleniyor
Elektrik mühendisliği ve otomasyon sektöründe lider komponent ve sistem imalatçısı Eaton Elektrik Sektörü şimdi de fırınların emniyetli bir şekilde izlenebilmesi için TÜV onaylı easySafety’yi sunuyor. Makine ve tesisler kendilerini emniyetli tutacak teknik bir çözüm gerektiren potansiyel tehlikeli hareket akışlarına sahiptir. Emniyetli bir ortam için acil durdurma butonları, emniyet kapıları, ışık bariyerleri ve çalıştırma elemanları gibi emniyet cihazları kontrol edilmeli ve izlenmelidir. Kurulumun emniyetli konumuna getirilmesi de gerekebilir. Emniyet izlemesi fırınlar için de gerekmektedir. EN 50156, kazandaki emniyet kriterleri devreye girdiği an yakıt ikmalinin kapatılmasını öngörmektedir. easySafety kontrol rölesi EN 50156 uyarınca fırınların emniyet izlemesinde kullanılmak üzere TÜV Rheinland tarafından test edilip onaylandı: Dolayısıyla easySafety, kullanıcıların fırınların yakıt ikmalini SIL 3 güvenlik bütünlüğü seviyesine kadar emniyetli bir şekilde kapatmasına olanak tanıyor.
easySafety emniyetle ilgili işler için çözümler sağlarken, tanınmış easy ailesinin basitlik ve esnekliğini de sunuyor. easySafety tipik emniyet ekipmanlarının tümünü izlemenin yanı sıra makine ve tesislerin kontrol görevlerini de üstleniyor. Emniyet kontrol rölesi en yüksek gerekliliklere cevap veriyor: EN 954-1 uyarınca kategori 4, EN ISO 13849-1 uyarınca Performans Seviyesi PLe, EN IEC 62061 uyarınca Güvenlik Bütünlüğü Seviyesi SIL CL 3 ve EN IEC 61508 uyarınca SIL 3 ile uyumludur.
easySafety serisinin her bir cihazında 14 adet emniyet girişi ve maksimum beş adet emniyet çıkışı bulunmaktadır, bunlar emniyet izlemesi ve kontrol görevleri için kullanılabilir. Acil durdurma, emniyet kapısı izleme, opsiyonel olarak koruyucu kilit izlemeli, sesli ve sessiz ışık bariyeri, çift el butonu, emniyet paspası, etkinleştirme anahtarı, ayak pedalı, çalışma modu seçme anahtarı, sıfır hız ve aşırı hız izleme, harici cihaz izleme, emniyet zaman röleleri ve emniyet marker’ları gibi geleneksel emniyet röleleri emniyet fonksiyonu blokları halinde easySafety cihazlarında standart olarak bulunmaktadır.
Cihazdaki entegre ekran ve tuşlu ekran hata mesajlarının doğrudan ve ergonomik olarak görüntülenmesini sağlar. Mesajlar pano kapağının ardında gizli tutulmayacaksa, bilgi çıkışı anahtar pano kapağına da monte edilebilir. Kullanıcılar bunun için MFD uzaktan ekran ünitesini bir CP4 modülüyle birlikte kullanabilirler. Bu durumda easySafety cihazının uygun maliyetli olması için ekransız ve tuşsuz modelinin kullanılması tavsiye edilir.
easySafety’nin fonksiyon blokları bir PC’den ya da doğrudan cihaz üstünden yapılandırılabilir. easysoft-Safety PC yazılımı kullanıcı dostu yapılandırma ortamı sunar; bu ortamda emniyet yapılandırması mevcut devre diyagramı dilinde oluşturulup simülasyonu yapılabilir ve cihaza aktarılabilir. Kullanıcıların programlama yazılımını ya da aktarma kablolarını kullanmayı arzu etmemesi halinde, entegre ekran ve tuşa sahip easySafety serisi cihazları da mevcuttur. Bu cihazlar modifikasyonların ve tam teşekküllü yapılandırmaların doğrudan cihaz üstünde yapılmasına olanak tanır. Oluşturulan yapılandırma hafıza kartı aracılığıyla easySafety cihazına transfer edilebilir.
easySafety bir kontrol rölesinden daha fazlasını sunmaktadır. Emniyet yapılandırmasında yer alan emniyet devre diyagramının yanı sıra, emniyet kontrol rölesi de standart bir devre diyagramını işlemektedir. Bu özellik hata mesajlarının işlenmesi ya da bir makinenin genel kontrol görevleri gibi standart görevler için kullanılabilir. Emniyet ve standart devre diyagramları birbirlerinden kati surette ayrılmıştır. Her iki devre diyagramı da birbirlerinden bağımsız olarak üç farklı şifre seviyesi ile korunabilir. Bu da farklı kişilerin mevcut devre diyagramlarını görüntülemek ve/veya düzenlemek için erişmesini sağlar. Emniyet yapılandırmasına her türlü erişimin engellenmesi gerekiyorsa, sorumlu kişinin yapması gereken tek şey emniyet programını kilitleyip sanal anahtarı yok etmektir. Bu işlem daha sonra modifikasyon yapılması ihtimalini ortadan kaldırır. Emniyet yapılandırmasında yapılan her türlü değişiklik, bir bütün olarak emniyet denetiminde değişikliğe yol açar. Bu durum teknik dokümantasyonda belirtilmiş olup uyumluluk bildirimine tabidir.

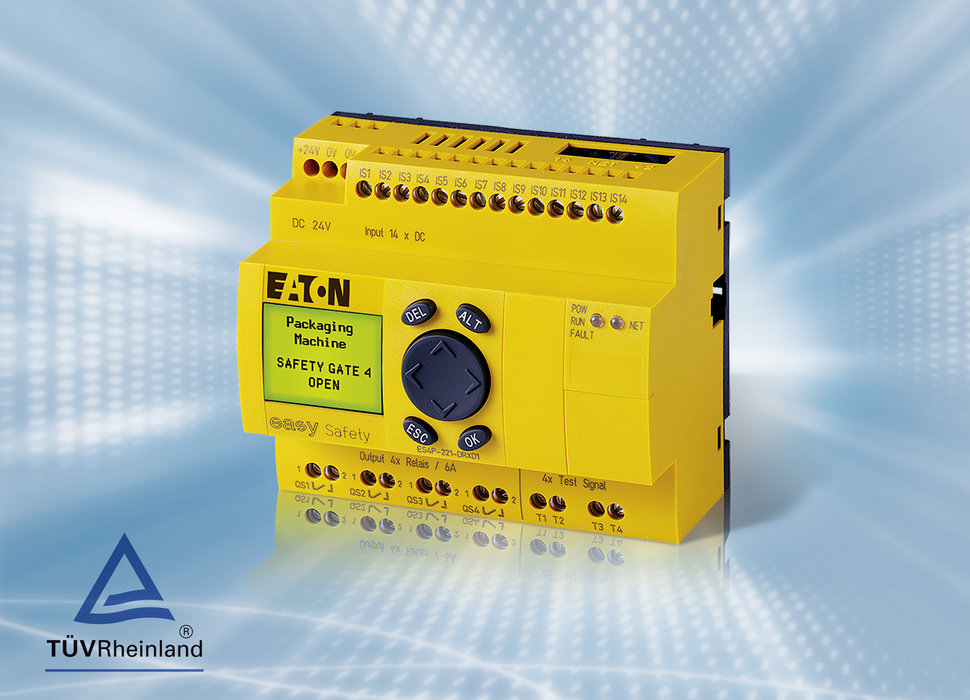

Resim No.: MI-11-1216
Resim Yazısı: TÜV sertifikası - easySafety ile fırınlar emniyetli bir şekilde izleniyor
easySafety serisinin her bir cihazında 14 adet emniyet girişi ve maksimum beş adet emniyet çıkışı bulunmaktadır, bunlar emniyet izlemesi ve kontrol görevleri için kullanılabilir. Acil durdurma, emniyet kapısı izleme, opsiyonel olarak koruyucu kilit izlemeli, sesli ve sessiz ışık bariyeri, çift el butonu, emniyet paspası, etkinleştirme anahtarı, ayak pedalı, çalışma modu seçme anahtarı, sıfır hız ve aşırı hız izleme, harici cihaz izleme, emniyet zaman röleleri ve emniyet marker’ları gibi geleneksel emniyet röleleri emniyet fonksiyonu blokları halinde easySafety cihazlarında standart olarak bulunmaktadır.
Cihazdaki entegre ekran ve tuşlu ekran hata mesajlarının doğrudan ve ergonomik olarak görüntülenmesini sağlar. Mesajlar pano kapağının ardında gizli tutulmayacaksa, bilgi çıkışı anahtar pano kapağına da monte edilebilir. Kullanıcılar bunun için MFD uzaktan ekran ünitesini bir CP4 modülüyle birlikte kullanabilirler. Bu durumda easySafety cihazının uygun maliyetli olması için ekransız ve tuşsuz modelinin kullanılması tavsiye edilir.
easySafety’nin fonksiyon blokları bir PC’den ya da doğrudan cihaz üstünden yapılandırılabilir. easysoft-Safety PC yazılımı kullanıcı dostu yapılandırma ortamı sunar; bu ortamda emniyet yapılandırması mevcut devre diyagramı dilinde oluşturulup simülasyonu yapılabilir ve cihaza aktarılabilir. Kullanıcıların programlama yazılımını ya da aktarma kablolarını kullanmayı arzu etmemesi halinde, entegre ekran ve tuşa sahip easySafety serisi cihazları da mevcuttur. Bu cihazlar modifikasyonların ve tam teşekküllü yapılandırmaların doğrudan cihaz üstünde yapılmasına olanak tanır. Oluşturulan yapılandırma hafıza kartı aracılığıyla easySafety cihazına transfer edilebilir.
easySafety bir kontrol rölesinden daha fazlasını sunmaktadır. Emniyet yapılandırmasında yer alan emniyet devre diyagramının yanı sıra, emniyet kontrol rölesi de standart bir devre diyagramını işlemektedir. Bu özellik hata mesajlarının işlenmesi ya da bir makinenin genel kontrol görevleri gibi standart görevler için kullanılabilir. Emniyet ve standart devre diyagramları birbirlerinden kati surette ayrılmıştır. Her iki devre diyagramı da birbirlerinden bağımsız olarak üç farklı şifre seviyesi ile korunabilir. Bu da farklı kişilerin mevcut devre diyagramlarını görüntülemek ve/veya düzenlemek için erişmesini sağlar. Emniyet yapılandırmasına her türlü erişimin engellenmesi gerekiyorsa, sorumlu kişinin yapması gereken tek şey emniyet programını kilitleyip sanal anahtarı yok etmektir. Bu işlem daha sonra modifikasyon yapılması ihtimalini ortadan kaldırır. Emniyet yapılandırmasında yapılan her türlü değişiklik, bir bütün olarak emniyet denetiminde değişikliğe yol açar. Bu durum teknik dokümantasyonda belirtilmiş olup uyumluluk bildirimine tabidir.
Resim No.: MI-11-1216
Resim Yazısı: TÜV sertifikası - easySafety ile fırınlar emniyetli bir şekilde izleniyor
